■ 测量：三相电压
■ 显示：三排数码管（LED）显示，STN蓝屏，宽视角、高品质、高清晰LCD液晶屏显示
■ 通讯：RS485通讯，MODBUS-RTU协议
■ 输入：二路开关量输入（2DI）
■ 输出：二路开关量输出（2DO）、三路模拟量输出
智能三相电压表选型表
功能 | PA186-□K4 | |||||||||
U-2K4 | U-2K4Y | U-9K4 | U-9K4Y | U-3K4 | U-3K4Y | U-AK4 | U-AK4Y | U-DK4 | ||
测量显示 | LED数码管 | √ | √ | √ | √ | √ | ||||
LCD液晶屏 | √ | √ | √ | √ | ||||||
测量参数 | 三相电压 | √ | √ | √ | √ | √ | √ | √ | √ | √ |
选配功能 | RS485通讯 | 1路 | 1路 | 1路 | 1路 | 1路 | 1路 | 1路 | 1路 | 1路 |
开关量输出（DO） | 2路 | 2路 | 2路 | 2路 | 2路 | --- | 2路 | --- | --- | |
开关量输入（DI） | 2路 | 2路 | 2路 | 2路 | 2路 | --- | 2路 | --- | --- | |
模拟量输出（AO） | 3路 | 3路 | 3路 | 3路 | 3路 | --- | 3路 | --- | --- | |
外形尺寸 | 120*120 | 96*96 | 80*80 | 72*72 | 48*48 | |||||
开孔尺寸 | 111*111 | 91*91 | 76*76 | 67*67 | 45*45 | |||||
注：以上“√”表示该型号具备此项功能，“---”则表示不具备此功能。
技术指标
性能 | 参数 | ||
输 入 测 量 显 示 | 电流 | 额定值 | AC5A（其他规格，订货时请说明） |
过负荷 | 过载：1.2倍 瞬时：10倍/10S | ||
功耗 | ＜0.4VA（每相） | ||
阻抗 | ＞2MΩ | ||
精度 | RMS测量，精度等级0.5级· | ||
频率 | 分辨率 | 0.01HZ | |
测量范围 | 45~65HZ | ||
电源 | 工作范围 | AC/DC85~270V | |
功耗 | ≤5VA | ||
输出 | 数字接口 | RS485、MODBUS-RTU协议 | |
环境 | 工作环境 | -10℃~+55℃ | |
储存环境 | -20℃~+75℃ | ||
安全 | 耐压 | 输入/电源＞2Kv，输入/输出＞2Kv，电源/输出＞1Kv | |
绝缘 | 输入、输出、电源对机壳＞50MΩ | ||

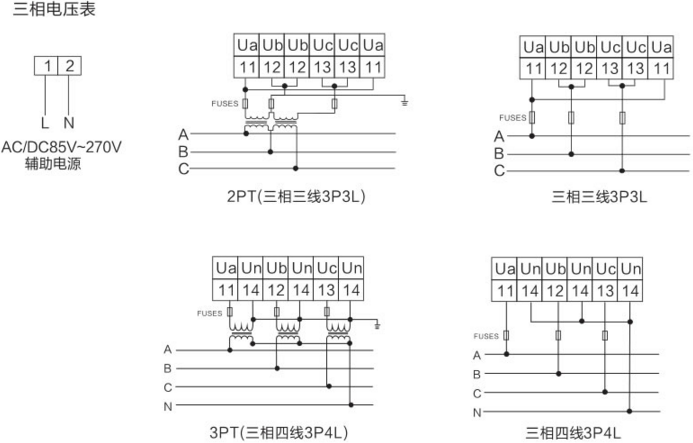

接线方式
